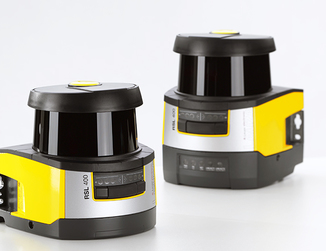

Veiligheidslaserscanners

Uw voordeel

• Altijd geschikt:
  Reikwijdten van 3 m tot en met 8,25 m en verschillende functievarianten bieden maatwerkoplossingen voor uw toepassingen


• Navigatie van onbemande transportsystemen:
  De hoogwaardige meetwaarde uitgifte met een resolutie van 0,1° levert de gegevens voor een betrouwbare navigatie van onbemande transportsystemen


• PROFIsafe integratie:
  Eenvoudige integratie in industriële netwerken, door varianten met PROFIsafe/PROFINET-interface


• Eenvoudige handling:
  Door demonteerbare aansluitmodule, geïntegreerd display en geïntegreerde waterpas

200 configureerbare velden

100 omschakelbare veldparen of 50 omschakelbare quads bieden een optimale aanpassing aan verschillende bewegingstoestanden, bijv. bij onbemande transportsystemen of robots. Door twee parallelle beveiligingsfuncties werkt RSL 400 als twee apparaten in één, of biedt een extra, voorgeschakelde veiligheidszone. In de PROFIsafe-uitvoering bewaakt de RSL 400 zelfs vier veiligheidszones tegelijkertijd.

Veilig in het netwerk

• Scanner-kop met PROFIsafe-functie, demonteerbare aansluitmodule met geïntegreerde PROFINET-switch
• Voor toepassing in ster-, lijn- en ringtopologieën
• Ondersteunt PROFINET conformance class C en isochronous real time communicatie (IRT)

Beveiliging van gevarenzones

Opgave:
De gevarenzone van de machine moet tegen toegang en aanwezigheid van personen worden beveiligd. De omtrek van de bewakingszone moet hierbij worden aangepast aan de contour van de machine.

Oplossing:
De veiligheidslaserscanners RSL 400 maken gebruik van configureerbare veiligheidszones voor zonebewaking. Door een reikwijdte van 8,25 m en een scanbereik van 270°, kunnen ook grote oppervlakken worden beveiligd met slechts één apparaat.

Herstartbeveiliging en bewaking van niet zichtbare zones

Opgave:
Om gevaar te voorkomen, mag het proces pas weer opstarten, als is gewaarborgd dat geen persoon aanwezig is binnen het werkgebied of de niet zichtbare zone.

Oplossing:
De veiligheidslaserscanner RSL 400 bewaakt met z'n configureerbare veiligheidszone de aanwezigheid van personen. Het aansluiten gebeurt via een I/O-interface of – voor integratie in een industrieel Ethernet-netwerk – via een PROFIsafe/PROFINET-interface.

Beveiliging en navigatie van onbemande transportsystemen (AGV)

Opgave:
Het rijtraject van het onbemand transportsysteem moet worden beveiligd met veiligheidssensoren. De veiligheidszones moeten hierbij flexibel worden aangepast aan de rij- en beladingssituatie. Wordt het principe van natural navigation toegepast, moet het apparaat tegelijkertijd de meetgegevens voor de navigatiesoftware leveren.

Oplossing:
De veiligheidslaserscanner RSL 400 verenigt veiligheidstechniek en hoogwaardige uitgifte van meetwaarden in één apparaat. Hij heeft een scanbereik van 270° en 100 omschakelbare veldparen. Zo wordt het onbemand transportsysteem met 2 scanners optimaal beveiligd. De meetgegevens hebben een hoge hoekresolutie van 0,1° en een geringe meetfout.

Toegangsbeveiliging door sensorsysteem buiten het werkgebied

Opgave:
De toegang van personen en voertuigen tot gevaarlijke zones moet door een veiligheidssensorsysteem worden bewaakt. Hierbij mag het sensorsysteem de bewegingsmogelijkheden binnen het werkgebied niet beïnvloeden.

Oplossing:
De veiligheidslaserscanner RSL 400 is boven de toegangszone geïnstalleerd en de veiligheidszone is verticaal uitgelijnd. Zo wordt het werkgebied niet beperkt. Door twee parallel werkende veiligheidsfuncties kan een RSL 400 ook twee stations tegelijkertijd en onafhankelijk van elkaar bewaken.

Technische eigenschappen
