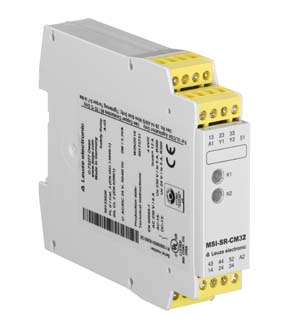

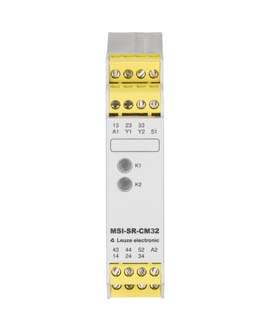

MSI-SR-CM32-03
セーフティリレー
製品番号:
50133013
結果リスト：1製品が見つかりました
| シリーズ | MSI-SR-CM32 |
| アプリケーション | 保護利用におけるベースデバイスのための拡張デバイス |
| 機能 | 近接スイッチの監視 |
| リスタート | 自動 |
| PFHD | 3.5E-10 毎時 |
| 可使時間 | 20 年, EN ISO 13849-1 |
| B10d DC13（誘導負荷）にて | 300,000 サイクル数, （5 A, 230 V）, 700,000（1 A, 230 V） |
| B10d AC15 （誘導負荷）にて | 200,000 サイクル数, （5 A, 230 V）, 380,000（1 A, 230 V） |
| 定格電圧 UN | 24 V DC |
| 定格周波数 | 50 ... 60 Hz |
| 消費電圧 | 0.85 ... 1.1 x UN |
| 定格電力 DC | 1.2 W |
| ガルバニック絶縁電力供給回路・制御回路 | いいえ |
| 出力数、安全関連、瞬時、コンタクトベース | 3 個数 |
| 出力数、信号機能、瞬時、コンタクトベース | 2 個数 |
| イネーブル電流パス | メーク |
| 信号電流パス | ブレーク |
| 接点の素材 | 銀合金, 金メッキ |
| 用途カテゴリー AC-15（メーク） | 定格電圧 230 V、定格電流 3 A |
| 用途カテゴリー AC-13（メーク） | 定格電圧 24 V、定格電流 2.5 A |
| 短絡保護（メーク） | ヒューズ6AクラスgG、溶解統合 |
| スイッチ電圧、イネーブル電流パス AC | 230 V |
| スイッチ電圧、信号電流パス AC | 230 V |
| 最大熱流Ith、イネーブル電流パス | 6 A |
| 最大熱流Ith、信号電流パス | 2 A |
| すべての電流パスの最大合計電流I² | 9 A² |
| 機械的寿命 | 100,000,000 スイッチングサイクル |
| 制御入力の入力電流（保護回路/リセット回路） | 50 mA |
| 制御入力におけるピーク電流（保護回路/リセット回路） | 500 mA |
| チャンネル毎の最大ケーブル抵抗 | ≤ (5 + (1.6 x UB / UN - 1) x 100) Ω |
| 応答時間（手動起動tA1） | 40 ms |
| 許容テストパルス時間 tTP | 1 ms |
| 回帰時間 tR | 20 ms |
| 再スタンバイ時間 tW | 40 ms |
| コネクタ数 | 1 個数 |
| 機能 | 信号入力 信号出力 電力供給 |
| コネクタの種類 | クランプ |
| クランプの種類 | スプリングコネクタ |
| 極数 | 14 -極 |
| コネクタ断面 | 2x 0.2 ～ 1.5 mm²、リッツ線 2x 0.2 ～ 1.5 mm²、ワイヤー 2x 0.25 ～ 1.5 mm²、フェルール付きリッツ線 |
| 寸法（幅 x 高さ x 長さ） | 22.5 mm x 107 mm x 114 mm |
| 正味重量 | 210 g |
| 筐体色 | グレー |
| 取り付けの種類 | スナップイン設置 |
| 認可 | c UL US |
| 関税分類番号 | 85364190 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
