MSI-DT30B-01
セーフティ・スイッチデバイス
製品番号:
547935
結果リスト：1製品が見つかりました
MSI-SR-LC21DT30-01
セーフティリレー
製品番号:
50133020
- アプリケーション: 可動インターロッキング保護装置、制御された停止(IEC 60204に準拠した停止カテゴリー0および1...
- リスタート: 自動
- クランプの種類: ネジ止めコネクタ
- 機能: スタート/リスタート・インターロック（RES）
| シリーズ | MSI-DT |
| アプリケーション | 可動インターロッキング保護装置、制御された停止(IEC 60204に準拠した停止カテゴリー0および1)のための電気反応性保護装置 |
| 機能 | クロス回路監視 シングルまたはデュアルチャネル動作 スタート/リスタート・インターロック（RES） 遅延シャットダウン（STOP1） |
| リスタート | 手動 自動 |
| SIL | 3, IEC 61508 |
| 安全度水準 付与限界 | 3, IEC/EN 62061 |
| パフォーマンスレベル（PL） | e, EN ISO 13849-1 |
| MTTFd | 124 年, EN ISO 13849-1 |
| PFHD | 1.8E-09 毎時 |
| 可使時間 | 20 年, EN ISO 13849-1 |
| カテゴリー | 4, EN ISO 13849-1 |
| ストップカテゴリー | 0, IEC/EN 60204-1 |
| B10d DC13（誘導負荷）にて | 400,000 サイクル数 |
| B10d AC15 （誘導負荷）にて | 400,000 サイクル数 |
| サプレッサ | 短絡保護 |
| 電流パス当たりの連続電流、最大 | 6 A |
| 供給電圧 UB | 24 V, AC/DC, -15 ... 10 % |
| 電力消費、最大 | 1.8 W, 出力負荷を加味した24 Vで |
| 出力数、安全関連、瞬時、コンタクトベース | 2 個数 |
| 出力数、安全関連、遅延、コンタクトベース | 2 個数 |
| 出力数、信号機能、瞬時、コンタクトベース | 0 個数 |
| 最大熱流Ith、イネーブル電流パス | 6 A |
| 入力のスイッチ機能のモデル | 変換器 |
| 定格出力電圧 DC | 24 V |
| 入力の許容電圧 | 30 V |
| 許容テストパルス時間 tTP | 1 ms |
| 回帰時間 tR、遅延接点（公差） | 0.1 s ... 30 s ± 40 % |
| 回帰遅延 | 20 ms |
| コネクタ数 | 1 個数 |
| 機能 | デバイスへの接続 電力供給 |
| コネクタの種類 | クランプ |
| クランプの種類 | ネジ止めコネクタ |
| 極数 | 16 -極 |
| コネクタ断面 | 1x 0.2 ～ 2.5 mm²、リッツ線 1x 0.2 ～ 2.5 mm²、ワイヤー |

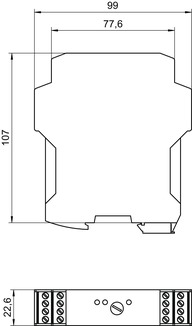

| 寸法（幅 x 高さ x 長さ） | 22.5 mm x 99 mm x 114.5 mm |
| 筐体の素材 | プラスチック |
| 筐体 プラスチック | PA ポリアミド強化 |
| 正味重量 | 231 g |
| 筐体色 | グレー |
| 取り付けの種類 | スナップイン設置 |
| 機械的寿命 | 100,000,000 作動サイクル |
| 表示の種類 | LED |
| LEDの数 | 3 個数 |
| 周囲温度、動作時 | -20 ... 55 °C |
| 周囲温度、保管時 | -40 ... 70 °C |
| 保護等級 | IP 20（クランプ） IP 40 （筐体） |
| 認可 | TÜVラインラント c UL US |
| 関税分類番号 | 85371098 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
