IS 203 MP/4NO-1E0-005-S8.3
誘導型スイッチ
製品番号:
50139994
| シリーズ | 203 |
| 限界動作範囲 典型値 Sn | 1 mm |
| 動作範囲 Sa | 0 ... 0.8 mm |
| サプレッサ | 極性逆付防止 短絡保護 誘導保護 |
| 供給電圧 UB | 10 ... 30 V, DC |
| リップル | 0 ... 20 %, UBから |
| 無負荷電流 | 0 ... 10 mA |
| 温度ドリフト、最大（%でSrから） | 10 %, 動作温度領域全体に |
| 再現正確性、最大（%でSrから） | 2 %, UB = 20 ... 30 V DCで、周囲温度 Ta = 23°C ± 5°C |
| スイッチヒステリシス | 10 % |
| デジタルスイッチ出力数 | 1 個数 |
| 電圧の種類 | DC |
| スイッチ電流、最大 | 100 mA |
| スイッチ電圧 | 低：≤ 2 V |
| 残留電流、最大 | 0.1 mA |
| 電圧降下 | 2 V |
| スイッチエレメント | トランジスタ, PNP |
| スイッチの動作原理 | メーク （NO） |
| スイッチング周波数 | 3,000 Hz |
| スタンバイ遅延 | 10 ms |
| コネクタ数 | 1 個数 |
| 機能 | 信号出力 電力供給 |
| コネクタの種類 | 丸形プラグ付きケーブル |
| ケーブル長 | 500 mm |
| シースの素材 | PUR |
| ケーブル色 | グレー |
| 心線断面 | 0.055 mm² |
| ネジ寸 | M8 |
| タイプ | オス |
| 素材 | プラスチック |
| 極数 | 3 -極 |
| 外形 | シリンダー状 |

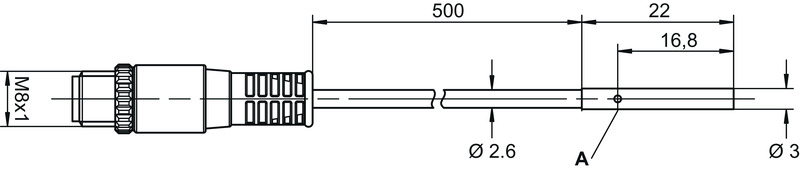

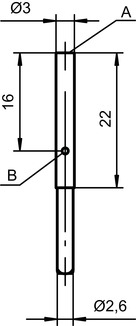

| 寸法（直径 x 長さ） | 3 mm x 22 mm |
| 取付け方法 | シールドタイプ |
| 筐体の素材 | ステンレス |
| 筐体 ステンレス | V2A |
| 検出面の素材 | プラスチック, ポリエステル、光沢なし |
| 正味重量 | 18 g |
| 筐体色 | 黒色 |
| 規格検出板 | 3 x 3 mm²、Fe360 |
| 表示の種類 | LED |
| LEDの数 | 1 個数 |
| 周囲温度、動作時 | -25 ... 70 °C |
| 周囲温度、保管時 | -25 ... 70 °C |
| 保護等級 | IP 67III |
| 認可 | UL |
| 規格によるEMVテスト方法 | EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 |
| 適応基準 | EN/EN 60947-5-2 |
| アルミ | 0.5 |
| ステンレス | 0.8 |
| 銅 | 0.45 |
| 真鍮 | 0.6 |
| 鋼鉄 Fe360 | 1 |
| 関税分類番号 | 85365019 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ECLASS 13.0 | 27274001 |
| ECLASS 14.0 | 27274001 |
| ECLASS 15.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 9.0 | EC002714 |
| ETIM 10.0 | EC002714 |
