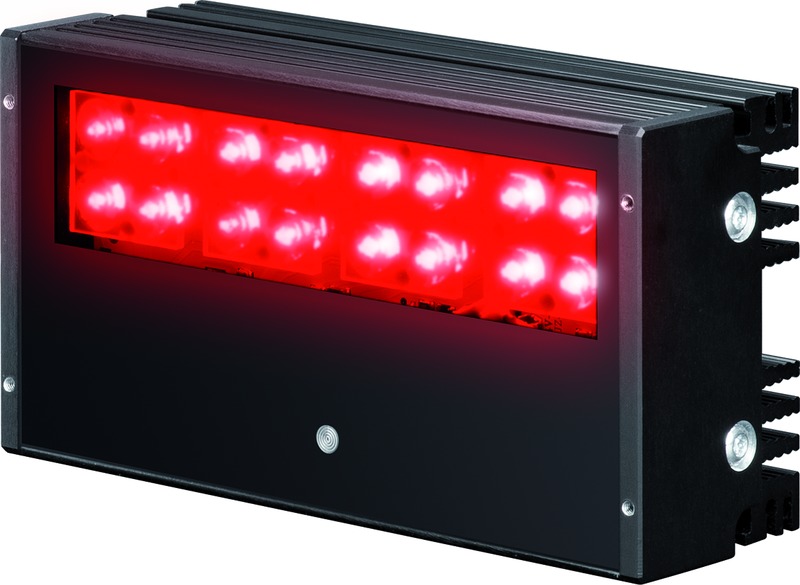

IL AL 023/096 RD 301
Iluminación
Número de producto:
50148126
| Tipo | Iluminación de superficie de LED |
| Apropiado para | IVS 1000i & DCR 1000i |
| Funciones | Control de potencia integrado Funcionamiento con disparo |
| Fuente de luz | LED, Rojo |
| Longitud de onda | 625 nm |
| Forma de señal de emisión | Pulsado |
| Grupo de LEDs | Grupo exento de riesgos (según EN 62471) |
| Ángulo de apertura, máx. | 30 ° |
| Tensión de alimentación UB | 18 ... 30 V, CC |
| Consumo de potencia, máx. | 12 W, Con 24 V CC |
| Número de entradas digitales | 2 Unidad(es) |
| Tipo de tensión | CC |
| Tensión de conmutación | Trigger high 3,3 … 30,0 V (high) / < 2,8V (low) Trigger Polarity V+ (high) / GND (low) |
| Función | Trigger |
| Función | Trigger Polarity |
| Número de conexiones | 1 Unidad(es) |
| Función | Alimentación de tensión Trigger Trigger Polarity |
| Tipo de conexión | Cable con conector redondo |
| Tamaño de rosca | M12 |
| Tipo | Conector macho |
| Material | Metal |
| Número de polos | 4 polos |
| Codificación | Codificación A |
| Diseño | Cúbico |

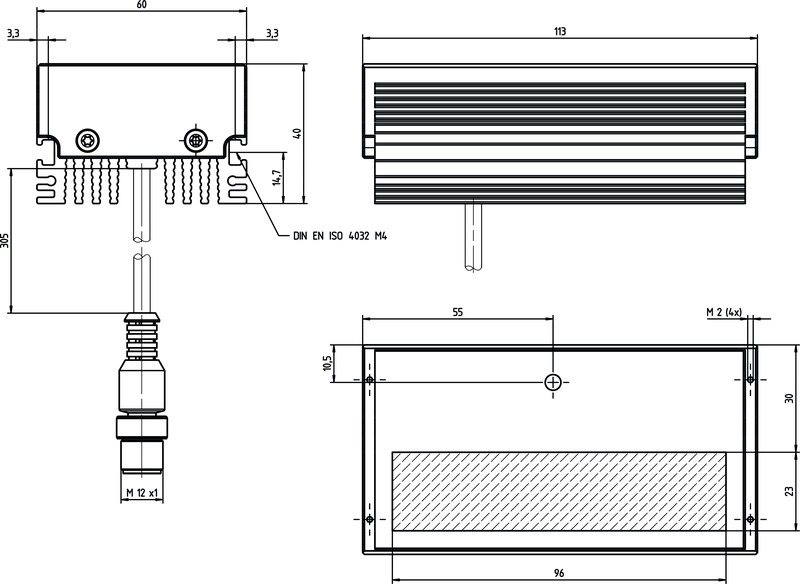

| Dimensiones (An x Al x L) | 40 mm x 60 mm x 113 mm |
| Material de carcasa | Metal |
| Carcasa de metal | Aluminio anodizado |
| Carcasa de plástico | PC |
| Material, cubierta de óptica | Plástico / PMMA, con recubrimiento resistente a los rasguños |
| Peso neto | 470 g |
| Color de carcasa | Negro |
| Tipo de fijación | Mediante pieza de fijación opcional Montaje en ranura |
| Tipo de indicación | LED |
| Número de LED | 1 Unidad(es) |
| Temperatura ambiente en servicio | 0 ... 40 °C |
| Temperatura ambiente en almacén | -20 ... 40 °C |
| Humedad del aire relativa (sin condensación) | 90 % |
| Índice de protección | IP 67 |
| Clase de seguridad | III |
| Certificaciones | c UL US |
| Método de prueba impacto permanente según norma | IEC 60068-2-29, test Eb |
| Método de prueba vibración según norma | IEC 60068-2-6, test Fc |
| Número de arancel | 85395100 |
| ECLASS 5.1.4 | 27310204 |
| ECLASS 8.0 | 27310204 |
| ECLASS 9.0 | 27310204 |
| ECLASS 10.0 | 27310204 |
| ECLASS 11.0 | 27310204 |
| ECLASS 12.0 | 27310204 |
| ECLASS 13.0 | 27310204 |
| ECLASS 14.0 | 27310204 |
| ECLASS 15.0 | 27310204 |
| ETIM 5.0 | EC002498 |
| ETIM 6.0 | EC003015 |
| ETIM 7.0 | EC003015 |
| ETIM 8.0 | EC003015 |
| ETIM 9.0 | EC003015 |
| ETIM 10.0 | EC003015 |
