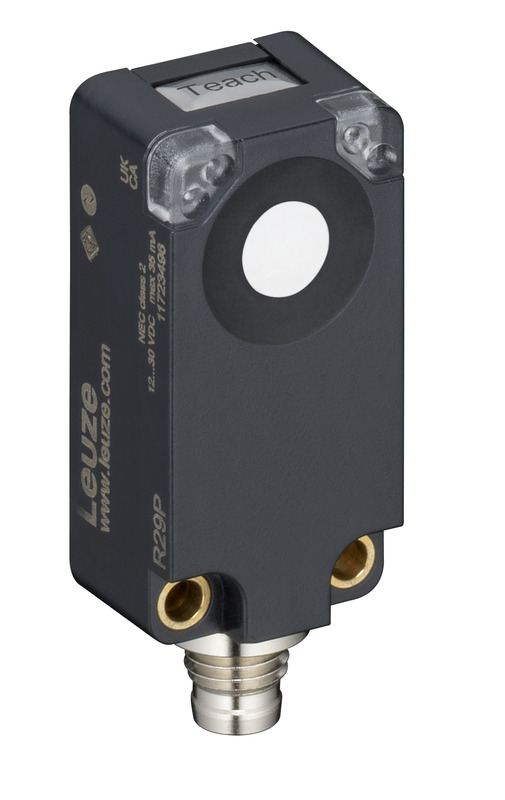

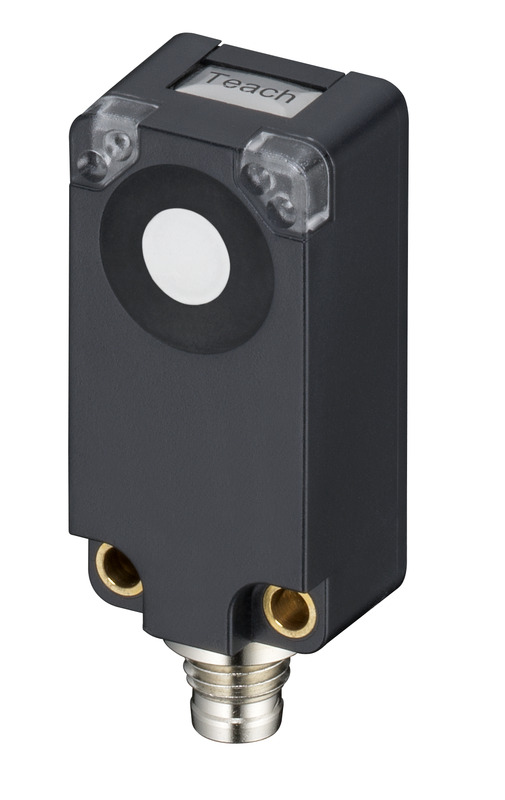

HTU420B-500.3/GT-M8
Ultraschall Taster
Artikelnummer:
50150570
Sofort verfügbar
| Serie | 420B |
| Funktionsprinzip | Tast-Prinzip mit Hintergrundausblendung |
| Sonderausführung | Teach-Eingang |
| MTTF | 430 Jahre |
| Betriebsreichweite | 0,015 ... 0,5 m |
| Betriebsreichweite | zugesicherte Reichweite |
| Ultraschallfrequenz | 290 kHz |
| Verlauf Schallkeule | standard |
| Abstrahlrichtung | frontseitig |
| Öffnungswinkel | 7 ° |
| Einstellbereich | 15 ... 500 mm |
| Auflösung | 1,0 mm |
| Wiederholgenauigkeit | 0,5 mm |
| Temperaturdrift | 2 % |
| Bezugsgröße Temperaturdrift | Endwert |
| Schutzbeschaltung | Induktionsschutz Kurzschlussschutz Verpolschutz |
| Versorgungsspannung UB | 12 ... 30 V, DC |
| Restwelligkeit | 0 ... 10 %, von UB |
| Leerlaufstrom | 0 ... 35 mA |
| Schalthysterese | 4 % |
| Anzahl Teacheingänge | 1 St. |
| Schaltspannung | high: ≥12V low: ≤ 2 V |
| Anzahl digitaler Schaltausgänge | 1 St. |
| Schaltstrom, max. | 100 mA |
| Schaltspannung | low: ≤ 2 V |
| Schaltelement | Transistor, Gegentakt |
| Schaltprinzip | dunkelschaltend (PNP)/hellschaltend (NPN) |
| Schaltfrequenz | 12 Hz |
| Ansprechzeit | 40 ms |
| Bereitschaftsverzögerung | 300 ms |
| Funktion | Signal OUT Spannungsversorgung Teach-Eingang |
| Art des Anschlusses | Rundstecker |
| Gewindegröße | M8 |
| Werkstoff | Metall |
| Polzahl | 4 -polig |
| Bauform | kubisch |
| Abmessung (B x H x L) | 20,5 mm x 41 mm x 15 mm |
| Werkstoff Gehäuse | Kunststoff |
| Gehäuse Kunststoff | ASA, PMMA |
| Werkstoff Ultraschallwandler | Piezokeramik (enthält Bleititanzirkonoxid (PZT) |
| Nettogewicht | 22 g |
| Art der Befestigung | Durchgangsbefestigung |
| Art der Anzeige | LED |
| Anzahl der LED | 3 St. |
| Bedienelemente | Teach-Knopf |
| Funktion des Bedienelements | Tastweiteneinstellung |
| Umgebungstemperatur Betrieb | -25 ... 65 °C |
| Umgebungstemperatur Lagerung | -25 ... 75 °C |
| Schutzart | IP 67 |
| Schutzklasse | III |
| Zulassungen | c UL US |
| Gültiges Normenwerk | IEC 60947-5-2 |
| Zolltarifnummer | 85365019 |
| ECLASS 5.1.4 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 10.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 13.0 | 27272803 |
| ECLASS 14.0 | 27272803 |
| ECLASS 15.0 | 27272803 |
| ETIM 5.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 9.0 | EC001849 |
| ETIM 10.0 | EC001849 |
